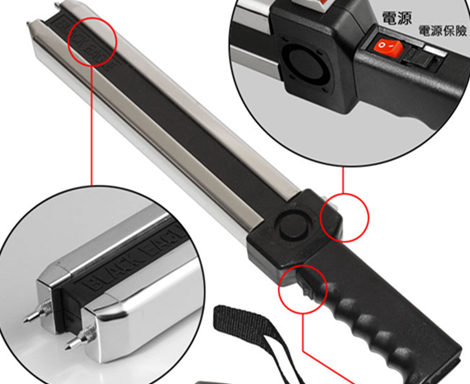

電擊棒是一種常見的輔助器具，在公共場所和安保領域得到廣泛應用。其主要作用是對不法分子進行電擊防范，通常使用9V或12V的電池作為供電源。但是，電擊棒并不是簡單的將電池的能量直接輸出給用戶，它還需要一個復雜的電路板和一定的原理圖設計。

在電擊棒的原理圖設計中，最核心的組件是高壓產生器。高壓產生器可以將低壓信號轉化為高壓信號，并輸出給電擊棒的金屬頭部。通過引起局部肌肉收縮并阻礙神經傳導，高壓信號在短時間內能夠迅速制止不法分子的行動。

高壓產生器嵌入在電擊棒主板內部，由多個電子元件組成，包括電容器、限流電阻和高壓變壓器。當用戶開啟電擊棒開關后，電源的電流會首先被存儲在電容器中。一旦電容器充滿了電荷，它會將這些電荷瞬間放大，通過高壓變壓器進行高壓放大，并將產生的高壓信號輸出到金屬主體上。

在電擊棒的原理圖設計過程中，還需要考慮到電流的限制。過高的電流會對使用者造成傷害，并降低電擊棒的壽命。因此，必須在電路板中設置特定的限流電阻，以確保輸出電流能在安全范圍內。

電擊棒還可以進行其他的改進。例如，添加LED燈和充電電池等功能。在LED燈上，根據輸出電流強度的不同，燈的亮度也會發生變化。而充電電池則可以為使用者提供更方便的使用體驗，避免了常規電池更換的麻煩。

電擊棒是一種值得信賴的輔助器具，在安保領域中有著廣泛的應用。在原理圖設計中，高壓產生器，限流電阻和高壓變壓器等核心組件的設計是至關重要的。只有經過準確計算和合理設計，才能夠確保電擊棒的正常運行和安全性。
